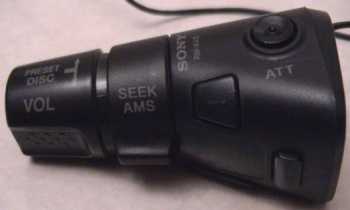

Satellite SONY RM-X4S

Cette page décrit les caractéristiques électriques du satellite de commande au volant RM-X4S des autoradio SONY.

Elle est le résultat d'observations directes au multimètre. L'utilisation de ces résultats est à vos risques et périls.

Vue du circuit imprimé

Vue de la prise autoradio

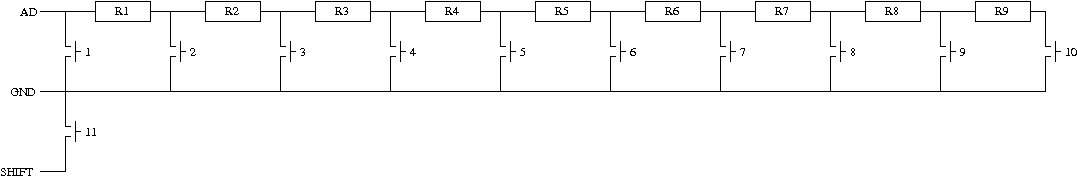

Schéma électrique du CI

Le satellite a une connection à trois fils : une masse GND et deux lignes AD et SHIFT. La tension en circuit ouvert entre ces lignes et la masse est de 5V. L'intensité en court-circuit n'a pas été mesurée.

Les valeurs des résistances sont les suivantes :

R1	2,2 kΩ
R2	2,2 kΩ
R3	2,2 kΩ
R4	2,2 kΩ
R5	3,3 kΩ
R6	4,7 kΩ
R7	6,8 kΩ
R8	10,0 kΩ
R9	15,0 kΩ

Les correspondances touches, interrupteurs, impédance des lignes sont les suivantes :

Touche	Inter.	Résistance	Imp. SHIFT	Imp. AD
Off	1	∅	∞	0 kΩ
Source	2	R1	∞	2,2 kΩ
Att	3	R1+R2	∞	4,4 kΩ
Display	4	R1+R2+R3	∞	6,6 kΩ
Seek+	5	R1+R2+R3+R4	∞	8,8 kΩ
Seek-	6	R1+R2+R3+R4+R5	∞	12,1 kΩ
Preset+	5+11	R1+R2+R3+R4	0 Ω	8,8 kΩ
Preset-	6+11	R1+R2+R3+R4+R5	0 Ω	12,1 kΩ
Vol+	7	R1+R2+R3+R4+R5+R6	∞	16,8 kΩ
Vol-	8	R1+R2+R3+R4+R5+R6+R7	∞	23,6 kΩ
Sound	9	R1+R2+R3+R4+R5+R6+R7+R8	∞	33,8 kΩ
Mode	10	R1+R2+R3+R4+R5+R6+R7+R8+R9	∞	48,8 kΩ
